MÁY DẬP YADON KHUNG H TỐC ĐỘ CHÍNH XÁC CAO 2 ĐIỂM DẬP

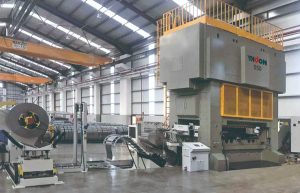

hình ảnh minh họa
Cấu trúc chính và tính năng máy dập yadon khung H
- Cấu trúc tách rời và khung gang có độ cứng cao.
- Crank trục khuỷu hợp kim thép có độ bền cao.
- Cấu trúc hỗ trợ trục khuỷu 4 điểm (80-400T).
- Piston được dẫn hướng bởi vòng bi biên dạng không clearance dạng bi tuyến tính.
- Chạy với độ rung thấp và tiếng ồn thấp.
- Mô-men xoắn lớn, quán tính thấp, bộ ly hợp-phanh khí nén.
- Thiết bị khóa thủy lực cho các thanh điều chỉnh, đảm bảo độ chính xác của Điểm chết dưới.
- Hệ thống bôi trơn cưỡng bức, hệ thống điều khiển nhiệt độ tự động và sử dụng công nghệ bù nhiệt để kiểm soát vị trí Điểm chết dưới với độ chính xác cao.
- Bộ điều khiển cam lập trình.
- Màn hình cảm ứng.

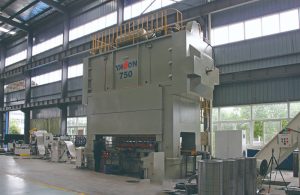

hình ảnh minh họa
Thông số kỹ thuật
| Mẫu | J76-80 | J76-125E | J76-200E | J76-220 | J76-300E | J76-300L | J76-350 | J76-400 | J76-550 | J76-750 (Khung hàn) |
|---|---|---|---|---|---|---|---|---|---|---|
| Áp lực danh nghĩa (KN) | 800 | 1250 | 2000 | 2200 | 3000 | 3000 | 3500 | 4000 | 5500 | 7500 |
| Hành trình áp lực danh nghĩa (mm) | 2 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 1.6 | 1.6 |
| Hành trình của Slide (mm) | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 40 | 45 |
| Tốc độ (S.P.M) | 140~550 | 130~400 | 120~400 | 120~400 | 110~350 | 110~350 | 110~350 | 110~280 | 80~200 | 75~160 |
| Chiều cao khuôn tối đa (mm) | 380 | 400 | 420 | 420 | 480 | 500 | 520 | 530 | 550 | 600 |
| Điều chỉnh chiều cao khuôn (mm) | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 100 | 100 |
| Khoảng cách giữa các cột (L-R) (mm) | 1140 | 1340 | 1740 | 1940 | 2140 | 2340 | 2440 | 2820 | 3080 | 3350 |
| Khoảng cách giữa các cột (F-B) (mm) | 320 | 400 | 400 | 420 | 470 | 470 | 470 | 580 | 1050 | 1000 |
| Kích thước đáy Slide (L-R) (mm) | 1100 | 1300 | 1700 | 1900 | 2100 | 2300 | 2400 | 2800 | 3050 | 3300 |
| Kích thước đáy Slide (F-B) (mm) | 500 | 600 | 650 | 700 | 750 | 750 | 900 | 1000 | 1400 | 1400 |
| Kích thước bàn máy (L-R) (mm) | 1100 | 1300 | 1700 | 1900 | 2100 | 2300 | 2400 | 2800 | 3050 | 3300 |
| Kích thước bàn máy (F-B) (mm) | 750 | 850 | 950 | 950 | 1000 | 1000 | 1000 | 1200 | 1500 | 1500 |
| Công suất động cơ chính (KW) | 22 | 22 | 37 | 37 | 45 | 45 | 55 | 75 | 75 | 90 |
Sơ đồ kích thước tổng thể
layout máy
| Mẫu | J76-80 | J76-125E | J76-200E | J76-220 | J76-300E | J76-300L | J76-350 | J76-400 | J76-550 | J76-750 |
|---|---|---|---|---|---|---|---|---|---|---|
| Chiều cao tổng thể (A) (mm) | 3425 | 3700 | 4100 | 4300 | 4920 | 5050 | 5250 | 5500 | 7785 | 8500 |
| Chiều cao làm việc (B) (mm) | 895 | 1035 | 1035 | 1035 | 1100 | 1100 | 1100 | 1100 | 900 | 800 |
| Chiều cao mở khuôn (C) (mm) | 150 | 175 | – | – | – | – | – | – | – | – |
| Chiều dài (D) (mm) | 2000 | 2340 | 2560 | 2760 | 3060 | 3260 | 3360 | 3860 | 4720 | 4980 |
| Chiều rộng (E) (mm) | 1500 | 1560 | 1840 | 1840 | 2000 | 2000 | 2000 | 2200 | 2950 | 2820 |
| Chiều cao của Bolster (F) (mm) | 140 | 160 | 200 | 200 | 210 | 210 | 220 | 230 | 250 | 260 |
| Khoảng cách giữa các cột (H) (mm) | 1140 | 1340 | 1740 | 1940 | 2140 | 2340 | 2440 | 2820 | 3080 | 3350 |
| Khoảng cách giữa các cột (I) (mm) | 320 | 400 | 400 | 420 | 470 | 470 | 470 | 580 | 1000 | 1000 |
| Chiều dài của Bolster (J) (mm) | 1100 | 1300 | 1700 | 1900 | 2100 | 2300 | 2400 | 2800 | 3050 | 3300 |
| Chiều rộng của Bolster (K) (mm) | 750 | 850 | 950 | 950 | 1000 | 1000 | 1000 | 1200 | 1500 | 1500 |
| Chiều dài đáy Slide (L) (mm) | 1100 | 1300 | 1700 | 1900 | 2100 | 2300 | 2400 | 2800 | 3050 | 3300 |
| Chiều rộng đáy Slide (M) (mm) | 500 | 600 | 650 | 700 | 750 | 750 | 900 | 1000 | 1400 | 1400 |
