DÂY CHUYỀN YADON DẬP LÕI ĐỘNG CƠ MODEL YPH 03/2025
DÂY CHUYỀN YADON DẬP LÕI ĐỘNG CƠ MODEL YPH

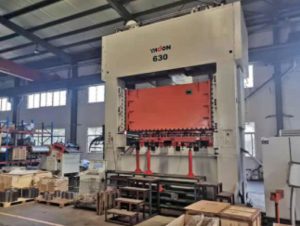

hình ảnh minh họa
Cấu trúc chính và đặc điểm của máy dập Yadon Model YPH
- Khung dạng H bao gồm ba phần: dầm ngang, cột đứng và nền tảng.
- Cấu trúc hỗ trợ trục khuỷu kiểu sáu điểm.
- Trục khuỷu đôi lệch tâm có độ bền cao.
- Đường ray dẫn hướng dài 8 mặt với độ chính xác cao.
- Thiết bị khóa thủy lực cho các thanh điều chỉnh, đảm bảo độ chính xác của điểm chết dưới cùng.
- HOLP (Hệ thống điều khiển vị trí điểm chết) rất nhạy.
- Hệ thống bôi trơn tuần hoàn dầu tự động

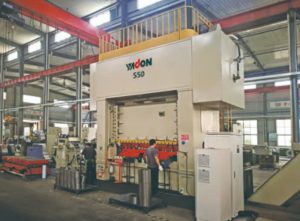

hình ảnh minh họa
Cấu hình tiêu chuẩn của máy dập Yadon Model YPH
- Bảng điều khiển
- Màn hình hiển thị tốc độ
- Bộ đếm
- Cài đặt lô
- Màn hình cảm ứng
- Giao diện người dùng HMI
- Thiết bị điều chỉnh chiều cao khuôn động cơ
- Chỉ số kỹ thuật số/Chỉ báo chiều cao khuôn
- Xi lanh cân bằng
- Côn khí kết hợp
- Thiết bị đảo chiều động cơ (Inverter)
- Động cơ tốc độ cố định
- Hệ thống bôi trơn tuần hoàn
- Phát hiện cấp liệu sai
- Kết nối nhanh khí nén
- Bôi trơn vật liệu tự động
- Cánh tay nâng thủy lực
- Cánh tay di chuyển khuôn
Phụ kiện tùy chọn của máy dập Yadon Model YPH
- Kẹp khuôn
- Máy cấp liệu bánh răng chính xác
- Máy cân bằng chính xác
- Khung vật liệu đầu đôi
- Thiết bị loại bỏ mảnh vụn băng chuyền
- Bộ điều khiển lệch

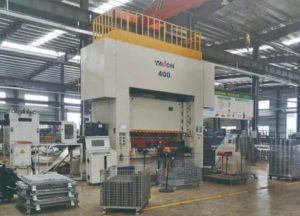

hình ảnh minh họa
Thông số kỹ thuật
| Mẫu | YPH-160 | YPH-200 | YPH-300 | YPH-400 | YPH-550 | YPH-630 | YPH-750 |
|---|---|---|---|---|---|---|---|
| Áp suất danh định (kN) | 1600 | 2000 | 3000 | 4000 | 5500 | 6300 | 7500 |
| Hành trình áp suất danh định (mm) | 3 | 3 | 3 | 3 | 2 | 2 | 2 |
| Hành trình của trượt (mm) | 30 | 30 | 30 | 40 | 50 | 50 | 50 |
| Hành trình (S.P.M) | 100~250 | 100~250 | 90~200 | 80~180 | 80~160 | 80~140 | 70~120 |
| Chiều cao bộ khuôn tối đa (mm) | 400 | 450 | 500 | 550 | 550 | 600 | 600 |
| Điều chỉnh chiều cao khuôn (mm) | 60 | 60 | 100 | 100 | 100 | 100 | 100 |
| Kích thước đáy trượt (L,R × F,B) (mm) | 1500×700 | 1800×700 | 2300×800 | 2700×1000 | 3000×1100 | 3200×1200 | 3300×1300 |
| Kích thước bàn (L,R × F,B) (mm) | 1500×900 | 1800×950 | 2300×1000 | 2700×1200 | 3000×1300 | 3200×1300 | 3300×1400 |
| Mở hông (mm) | 400 | 450 | 500 | 600 | 750 | 800 | 900 |
| Khoảng cách cột trái và phải (mm) | 1550 | 1850 | 2350 | 2750 | 3050 | 3250 | 3350 |
| Trọng lượng khuôn trên tối đa (kg) | 800 | 1100 | 1500 | 2000 | 2700 | 4000 | 4500 |
| Công suất động cơ chính (kW) | 30 | 37 | 45 | 55 | 75 | 75 | 90 |
Ứng dụng:
Máy của Yadon được sử dụng trong nhiều lĩnh vực, chẳng hạn như:
- Gia công kim loại: Dập, cắt, uốn kim loại.
- Sản xuất linh kiện ô tô: Sản xuất các bộ phận, chi tiết cho ngành ô tô.
- Chế tạo điện tử: Được sử dụng để sản xuất các linh kiện điện tử, bảng mạch.
- Sản xuất đồ gia dụng và các ngành công nghiệp chế tạo khác.
