Dòng máy dập Yadon một điểm tốc độ cao, Model J31G Series

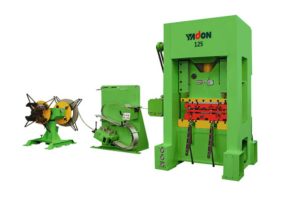

hình ảnh minh họa
Cấu trúc chính và tính năng máy dập Yadon một điểm tốc độ cao, Model J31G Series.
Hiệu suất sản xuất cao và hiệu quả chi phí tốt;
Thân máy kiểu kín, hàn thép;
Trượt sử dụng hệ thống hướng dẫn 8 chốt;
Bộ ly hợp và phanh khí nén kết hợp;
Thiết bị khóa thủy lực cho các thanh điều chỉnh, đảm bảo độ chính xác của điểm chết dưới cùng;
Thiết bị bảo vệ quá tải thủy lực;
Hệ thống bôi trơn tự động bằng mỡ.

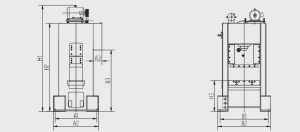

Sơ đồ kích thước tổng thể máy dập Yadon một điểm tốc độ cao
| Model | Anchor bolt size A1 × B1 (mm) | Body mounting size A2 × B2 (mm) | Cover expenditure size A3 × B3 (mm) | Total height H1 (mm) | Body height H2 (mm) | Operating table height H3 (mm) |
|---|---|---|---|---|---|---|
| J31G-80 | 1390×900 | 1520×1300 | 1765×250 | 3140 | 2540 | 885 |
| J31G-80B | 1320×1050 | 1620×1460 | 1730×250 | 3160 | 2550 | 885 |
| J31G-125 | 1590×1080 | 1680×1500 | 1930×280 | 3430 | 2885 | 950 |
| J31G-125B | 1590×1080 | 1680×1500 | 1930×280 | 3430 | 2885 | 950 |
| J31G-160 | 1870×1180 | 2020×1600 | 1940×300 | 3840 | 3155 | 1010 |
| J31G-200 | 2030×1300 | 2400×1600 | 2100×520 | 4210 | 3475 | 1050 |
| J31G-300 | 2060×1260 | 2720×1910 | 2200×600 | 4710 | 3910 | 1050 |
| J31K-125 | 1550×1020 | 1700×1600 | 1735×300 | 3443 | 2900 | 960 |
| J31K-160 | 1630×1330 | 1780×1910 | 1790×350 | 3545 | 3000 | 990 |
| J31K-200 | 1630×1385 | 2000×1625 | 1900×520 | 4115 | 3385 | 1030 |
| J31K-250A | 1650×1600 | 2056×1900 | 2460×520 | 4551 | 3846 | 1060 |
Thông số kỹ thuật máy dập Yadon một điểm tốc độ cao
| Items / Model | J31G-80 | J31G-80B | J31G-125 | J31G-125B | J31G-160 | J31G-160B | J31G-200 | J31G-200B | J31G-300 |
|---|---|---|---|---|---|---|---|---|---|
| Nominal Pressure (KN) | 800 | 1250 | 1600 | 2000 | 3000 | ||||
| Nominal Pressure Stroke (mm) | 2 | 3 | 3 | 3 | 2 | 3 | |||
| Stroke of Slide (mm) | 30 | 30 | 40 | 30 | 40 | 30 | 20 | 30 | |
| Stroke (S.P.M.) | 160~280 | 160~240 | 150~220 | 160~220 | 130~200 | 150~200 | 100~180 | 100~150 | |
| Max. Die Set Height (mm) | 360 | 370 | 400 | 400 | 400 | 420 | 450 | ||
| Die Height Adjustment (mm) | 50 | 50 | 50 | 50 | 50 | 50 | |||
| Distance Between Uprights (L-R) | 920 | 1020 | 1120 | 1320 | 1320 | 1600 | 1420 | ||
| Distance Between Uprights (F-B) | 380 | 380 | 450 | 520 | 550 | 500 | 750 | ||
| Bottom Size of Slide (L-R) | 800 | 1000 | 1000 | 1200 | 1200 | 1450 | 1300 | ||
| Bottom Size of Slide (F-B) | 450 | 650 | 550 | 700 | 600 | 600 | 750 | 900 | |
| Size of Table (L-R) | 900 | 1000 | 1100 | 1300 | 1300 | 1550 | 1400 | ||
| Size of Table (F-B) | 500 | 750 | 600 | 750 | 700 | 920 | 800 | 950 | 1000 |
| Size of Opening in Table (L-R) | 700 | 700 | 880 | 1000 | 1000 | 1300 | 620 | ||
| Size of Opening in Table (F-B) | 180 | 40 | 150 | 250 | 210 | 300 | 560 | ||
| Main Motor Power (KW) | 11 | 18.5 | 22 | 30 | 37 |
