MÁY DẬP THỦY LỰC YADON JY21

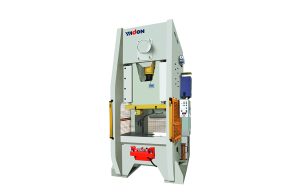

Cấu trúc chính và các đặc điểm Yadon JY21

Hình ảnh minh họa

Hình ảnh minh họa

  • Độ chính xác cao, đạt tiêu chuẩn JIS1;

  • Kết cấu bán kín và khung thép hàn có độ cứng cao;

  • Hệ thống dẫn hướng sáu mặt cố định chắc chắn;

  • Ly hợp ma sát khí nén khô;

  • Van điện từ đôi an toàn;

  • Hệ thống bảo vệ quá tải thủy lực có độ nhạy cao;

  • Hệ thống bôi trơn tự động bằng dầu tập trung;

  • Điều khiển tần số (biến tần);

  • Hệ thống điều khiển điện tử đa chức năng, độ tương thích cao;

  • Các bộ phận tùy chọn: trục đầu ra, đệm khí, khối trượt, v.v.

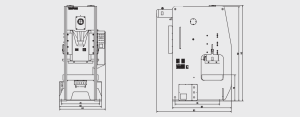

Bản vẽ kích thước tổng thể Yadon JY21

Hình ảnh minh họa

Hình ảnh minh họa

Thông số kích thước tổng thể Yadon JY21

Model (Mẫu máy) JY21-45 JY21-63 JY21-100 JY21-160 JY21-200 JY21-250 JY21-315 JY21-400
Kích thước bu lông móng A1 × B1 890×950 980×1100 1260×1450 1340×1640 1480×1720 1500×1840 1580×(1100+1100) 1600×(1200+1275)
Kích thước lắp đặt A2 × B2 1000×1355 1160×1610 1440×1975 1520×2085 1660×2260 1680×2400 1770×2750 1790×2850
Kích thước lớn nhất A3 × B3 1110×1770 1235×1910 1510×2210 1590×2470 1730×2685 1750×3260 1840×3495 1860×3530
Chiều cao bàn làm việc H1 750 850 860 915 1000 1000 1050 1050
Chiều cao thân máy H2 2200 2510 2915 3165 3615 3710 4030 4075
Tổng chiều cao H3 2565 2890 3065 3365 3665 4050 4315 4395

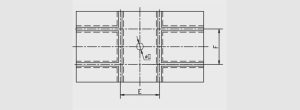

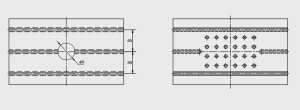

Bản vẽ kích thước tổng thể Bản vẽ kích thước tổng thể









Thông số chi tiết theo từng mẫu máy

Model (Mẫu máy) ΦA B ΦD E F Rãnh chữ T (T-slot)
JY21-45 150 120 50 200 – I
JY21-63 150 340 50 200 – I
JY21-100 160 450 50 260 – I
JY21-160 180 500 70 360 – II
JY21-200 200 650 70 500 300 II
JY21-250 250 670 70 500 300 II
JY21-315 250 700 70 750 300 II
JY21-400 250 900 70 800 300 II

Chú thích ký hiệu:

  • ΦA, ΦD: Đường kính các lỗ hoặc trục liên quan (thường là lỗ trung tâm hoặc trục gá).
  • B, E, F: Các thông số kích thước khác nhau theo thiết kế máy (có thể là chiều dài, khoảng cách hoặc độ sâu).

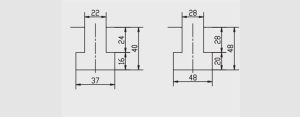

  • Rãnh chữ T (T-slot): Loại rãnh gá lắp dụng cụ (I hoặc II – tương ứng với kích thước/kiểu rãnh).

Thông số kỹ thuật Yadon JY21

Hạng mục Đơn vị JY21-45 JY21-63 JY21-100 JY21-160 JY21-200 JY21-250 JY21-315 JY21-400
Lực ép định mức KN 450 630 1000 1600 2000 2500 3150 4000
Hành trình tại lực định mức mm 3.2 4 5 6 6 7 8 8
Hành trình trượt (Slide stroke) mm 100 120 160 180 200 220 250 250
Tốc độ hành trình (S.P.M) lần/phút 60~90 50~80 35~70 30~55 25~50 25~45 25~40 25~35
Chiều cao khuôn tối đa mm 270 300 350 400 450 500 550 550
Điều chỉnh chiều cao khuôn mm 60 80 90 100 110 110 120 120
Khoảng cách giữa hai trụ mm 540 630 920 980 1100 1100 1170 1170
Kích thước lỗ bên (trước-sau) mm 470 520 650 680 860 860 860 880
Kích thước mặt dưới trượt Trái-Phải mm 500 600 800 880 950 950 1100
Trước-Sau mm 300 350 460 480 570 620 720
Lỗ gá chày (đường kính) mm Φ50 Φ50 Φ60 Φ70 Φ70 Φ70 Φ70 Φ70
Lỗ gá chày (chiều sâu) mm 60 60 80 80 80 90 100 100
Kích thước bàn máy (Table) Trái-Phải mm 800 850 1000 1200 1350 1400 1500
Trước-Sau mm 450 500 630 650 800 800 840
Độ dày mm 80 90 160 180 200 200 200
Lỗ thoát liệu trên bàn máy mm Φ150 Φ150 Φ160 Φ180 Φ200 Φ250 Φ250 Φ250
Công suất động cơ chính KW 5.5 7.5 11 15 22 30 37 37
