YADON YS4/YS4L – MÁY DẬP TANDEM HẠNG NẶNG 4 ĐIỂM ÉP

YS4/YS4L là dòng máy dập hạng nặng 4 điểm ép của Yadon với ứng dụng nhiều nhất là trong các dây chuyền kết nối khép kín liên hoàn ( tandem line). Đây là model phổ biến trong các nhà máy chế tạo ô tô, xe máy, điện tử điện lạnh, chế tạo máy …

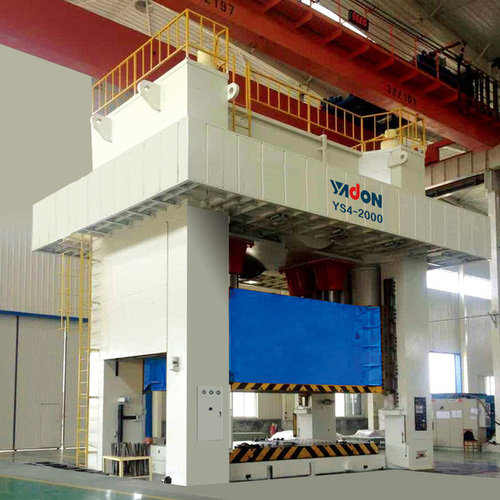

Máy dập Yadon YS4-2000 tấn

Dây chuyền máy dập Yadon YS4-3600

CẤU TRÚC VÀ TÍNH NĂNG MÁY DẬP

Truyền động bốn điểm đảm bảo cứng vững và ổn định lực dập.
Hành trình dài, độ cứng cao, độ chính xác cao và độ ổn định cao;
Cấu trúc bánh răng lệch tâm, khoảng cách tâm lớn giữa hai thanh kết nối, khả năng chịu tải lệch tâm mạnh;
Thân có độ cứng cao bao gồm các thanh ngang, cột thẳng đứng và tầng hầm có thể tách rời;
Đường ray dẫn hướng dài 8 cạnh có độ chính xác cao;
Bộ phanh ly hợp khí nén quán tính thấp mô-men xoắn lớn;
Bảo vệ quá tải thủy lực có độ nhạy cao;
Hệ thống bôi trơn chu trình dầu tự động;
Điều khiển mạch đôi PLC an toàn;
Các bộ phận tùy chọn: Đệm khí (ví dụ như điều chỉnh hành trình, khóa và các chức năng khác), bộ đệm di động, bộ nạp tự động, màn hình trọng tải, thiết bị điều chỉnh tự động áp suất không khí và chiều cao khuôn.

THÔNG SỐ KỸ THUẬT MÁY DẬP

Items Technical Data Model			YS4-500	YS4-630	YS4-800	YS4-1000		YS4-1300			YS4-1600	YS4-2000	YS4L-630	YS4L-800	YS4L-1000	YS4L-1300	YS4L-1600		YS4L-2000	YS4L-2500
Nominal Pressure		KN	5000	6300	8000	10000	10000	13000	13000	13000	16000	20000	6300	8000	10000	13000	16000	16000	20000	25000
Nominal Pressure Stroke		mm	13	13	13	13	13	13	13	13	13	13	13	13	13	13	13	13	13	13
Stroke of Slide		mm	700	800	900	900	1250	800	800	1100	800	800	800	800	800	1000	900	1300	1000	1400
Stroke		S.P.M	8~20	8~20	8~20	8~20	8~20	12~18	10~20	10~20	10~20	12~18	8~18	8~18	8~18	8~18	8~20	8~18	10~18	8~20
Max.Die Set Height		mm	1400	1400	1400	1400	1500	1400	1400	1400	1400	1400	1200	1200	1200	1300	1400	1530	1530	1530
Die Height Adjustment		mm	600	600	600	600	700	600	600	600	600	600	500	500	500	600	600	530	530	530
Bolster	Size of Bolster	mm	4000X2200	4500X2500	4500X2500	4500X2500	4600X2500	5500X2500	4200X2200	4800X2500	5000X2500	5000X2500	4000X2200	4000X2200	4000X2200	4200X2200	4500X2500	5000X2500	5000X2500	5000X2500
	Direction of Moving Bolster		Front/Side Moving	Front/Side Moving	Front/Side Moving	Front/Side Moving	Front/Side Moving	Front/Side Moving	Front/Side Moving	Front/Side Moving	Front/Side Moving	Front/Side Moving	Front/Side Moving	Front/Side Moving	Front/Side Moving	Front/Side Moving	Front/Side Moving	Front/Side Moving	Front/Side Moving	Front/Side Moving
	Direction of Moving Bolster	mm	700	700	700	700	800	700	750	800	700	750	650	650	650	650	700	800	800	800
	Height From Floor to Bolster Surface	T	30	40	40	40	40	50	40	40	40	50	30	30	30	30	50	60	60	60
Bottom size os slide	Loading Capacity of Bolster	mm	4000X2200	4500X2500	4500X2500	4500X2500	4600X2500	5500X2500	4200X2200	4800X2500	5000X2500	5000X2500	4000X2200	4000X2200	4000X2200	4200X2200	4500X2500	5000X2500	5000X2500	5000X2500
Bottom size os slide	Bottom Size of Slide	T	15	20	20	20	20	25	20	20	20	25	15	15	15	15	25	25	25	25
Side Opening		mm	1200	1200	1400	1600	1600	1800	1800	1800	1800	1800	1400	1400	1600	1800	1800	1800	1800	2000
Main Motor Power		KW	90	110	132	160	200	200	200	250	250	280	110	132	160	200	250	280	315	435
Cushion	Force	KN	1000	1200	1500	2000	2000	2000	2000	2000	2500	2500	1200	1500	2000	2000	2500	2500	3000	3500
Cushion	Stroke	mm	20~200	25~250	25~250	25~250	25~250	25~250	25~250	25~250	30~300	30~300	25~250	25~250	25~250	25~250	30~300	30~300	30~300	30~300
